很感謝網路上很多好心人願意分享,雖然給保養廠帶來困擾,但對於想省錢的人真的有很大幫助,出處:http://benz124.com/forum/viewtopic.php?f=38&t=63490



應該有人會覺得,幹哪來這麼多DIY,對不起真的就這麼多。
而且都是板上前輩引導及指導,不分享說得過去嗎? clip_image001[4]
工具:一字起子
   十字起子
   套筒(六角10號)
   3M冷氣清潔劑
   冷氣濾網(NT300)
   腰力+吃飽沒事幹
Bond GS30 橡膠膠
今天主題:清洗鼓風機及冷氣風仁,主要施工還是在於拆除前方七個飾板,再來就輕鬆了~
     可以的話,建議與上一篇[DIY]雨刷保養一起做,也建議先將雨刷跟支臂先拆掉比較好作業。
     我新手第一次拆覺得很難,照片也沒照很多,其餘看圖文囉 clip_image002[4]
     圖文若有順序錯誤,請jimmybear大大指正 clip_image003[4]

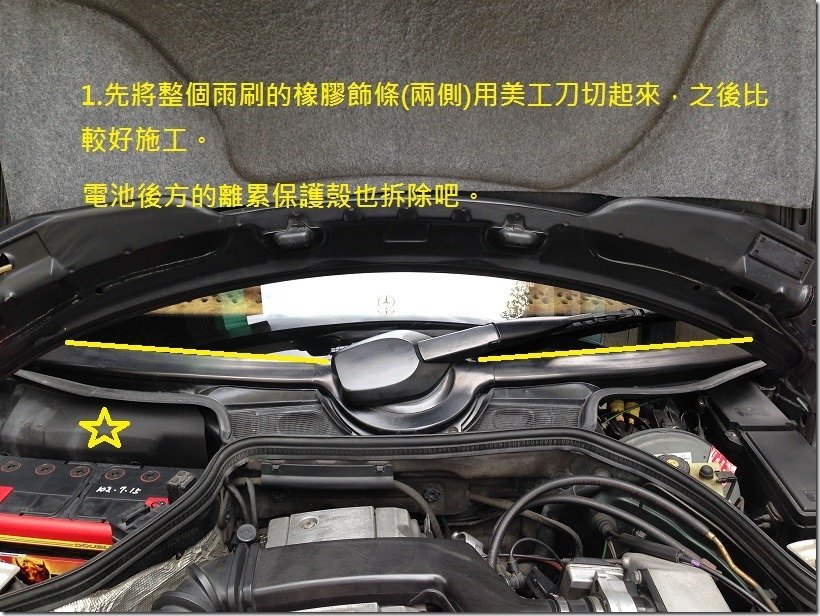

一、因為拆雨刷是必然的,所以要DIY的前輩們,要忍痛將兩條美美的橡膠飾條切下來哦~
  離累的保護塑板也拔下來好了~。

clip_image004[5]

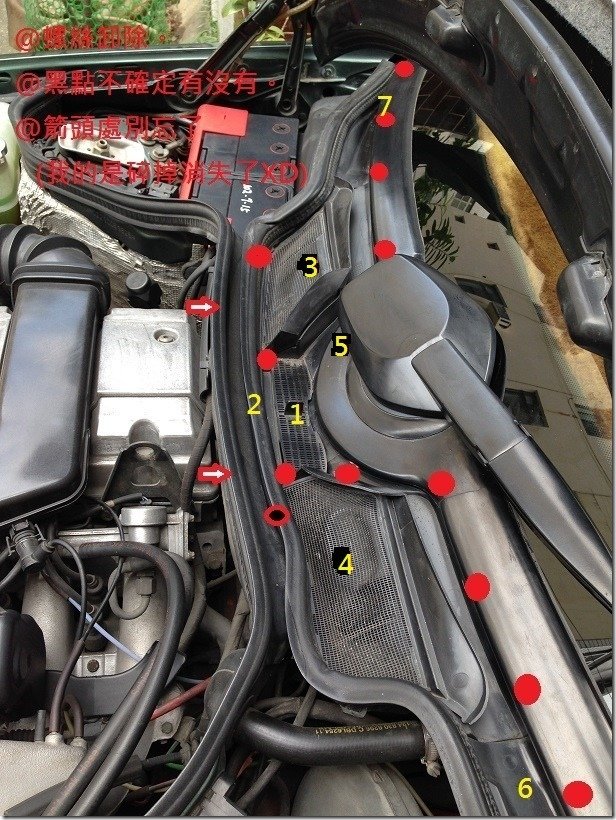

二、圖拍太少,這張有點亂XDD
  紅點跟箭頭都是有螺絲的地方,若有把雨刷膠條切下來,其實都蠻明顯的!
  惟有3左邊那顆&黑點藏比較下方,不容易發現,記得慢慢找:)

clip_image005[4]

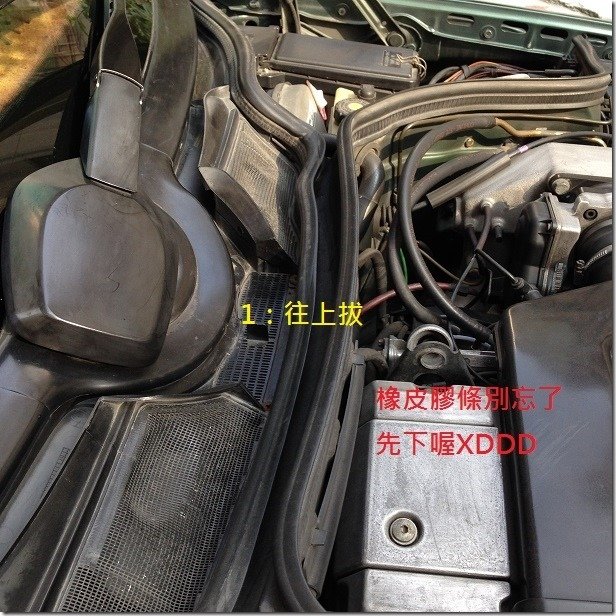

三、兩條長長的橡膠條先拆啦!
  先拆1,最簡單,往上拔!

clip_image006[4]

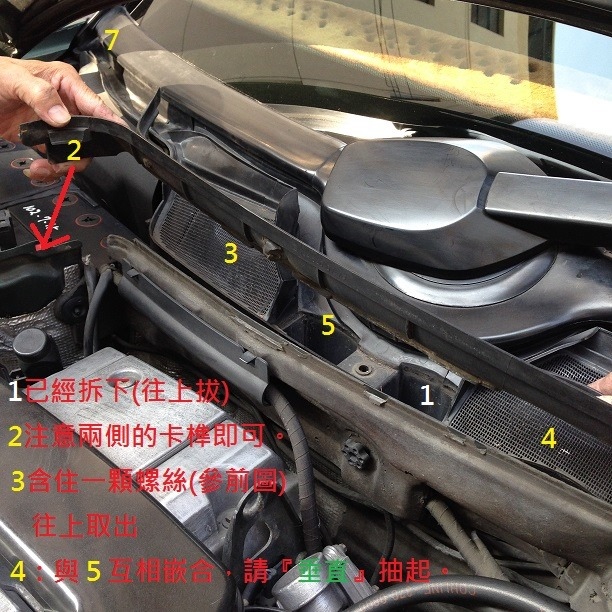

四、前檔下方的飾板幾乎互相疊在一起固定的,所以請照順序小心拆下來哦~
  其餘就看圖上的廢話解說XD

clip_image007[4]

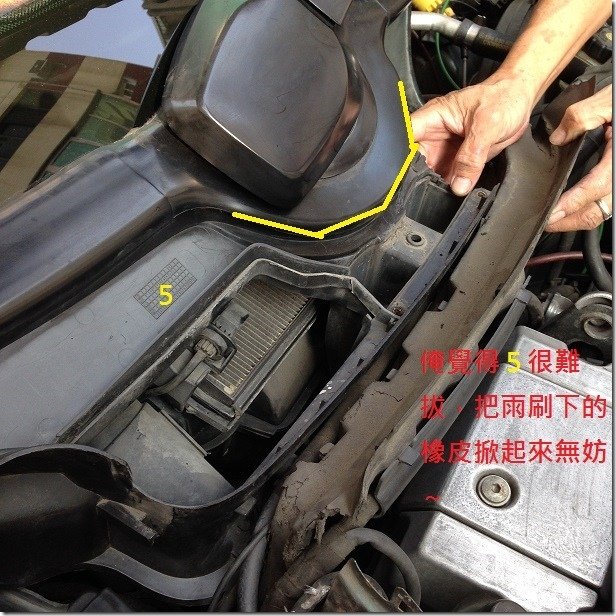

五、中央這塊很難拔,因為他上緣都卡進雨刷橡皮裡面,旁邊的7又跟他相疊,
  找好角度取下就能取下囉。

clip_image008[4]

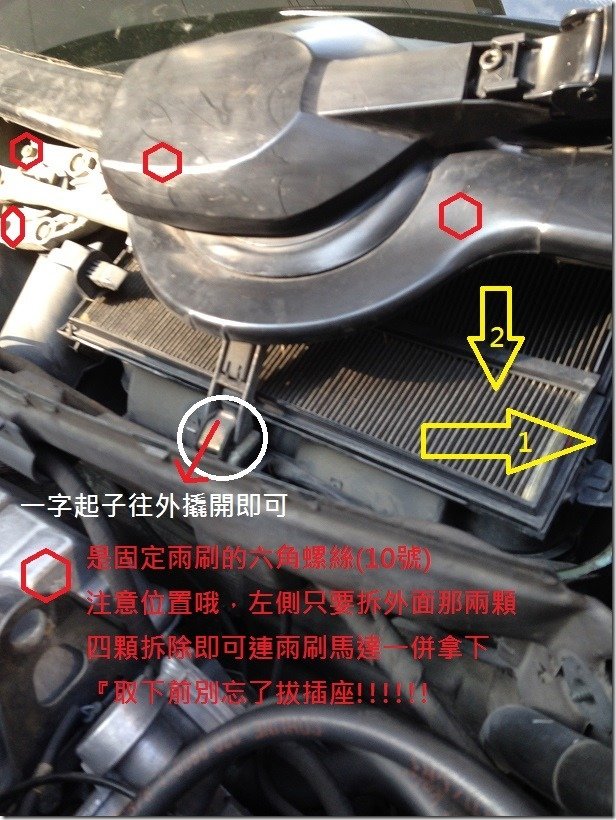

六、中間拆完就能看到冷氣濾網(有些車沒有),按箭頭移除~
  (注意固定濾網的塑膠扣,只有"右下"那個可以扳哦!
  *此時可以把整個雨刷總成全部拆下,很簡單,小心即可。

clip_image009[4]

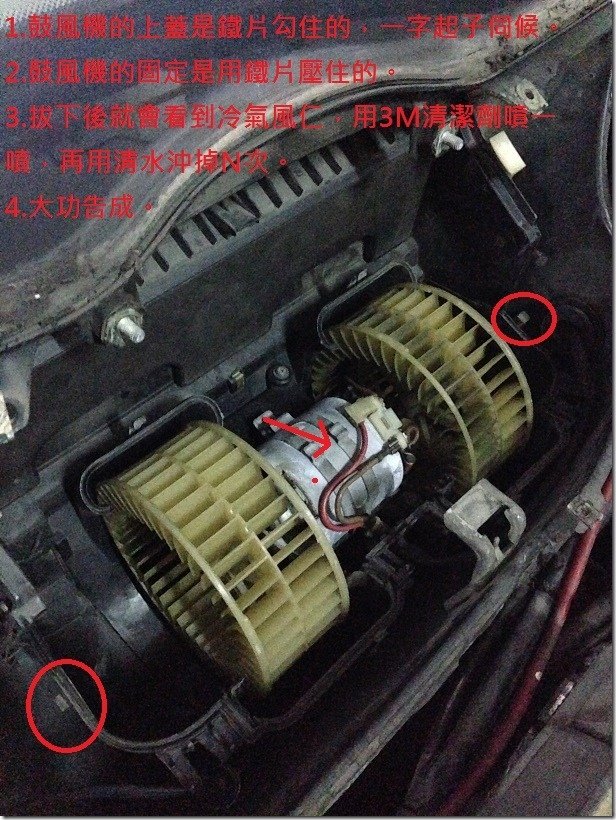

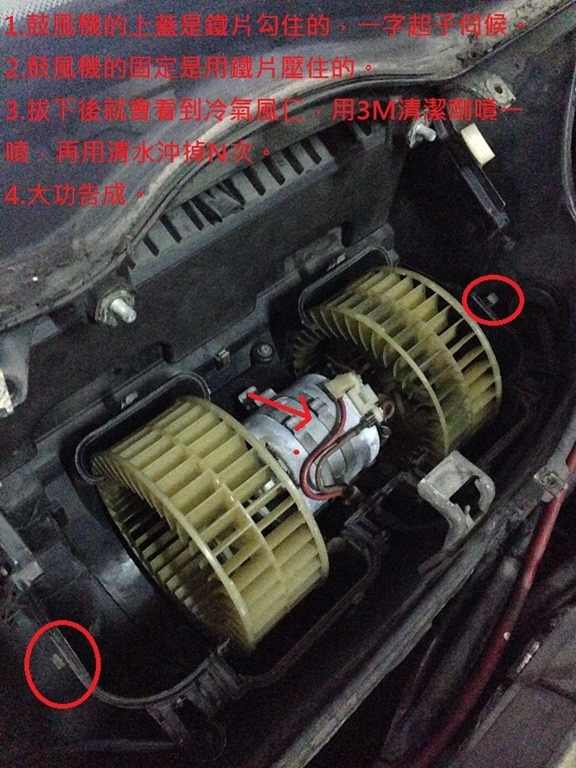

七、照片拍太少,忘記拍鼓風機上蓋,上蓋是用許多小鐵片扣住的,用一字起子一個個扳開。
  鼓風機的清潔:葉片洗乾淨、轉動處上油。

clip_image010[4]

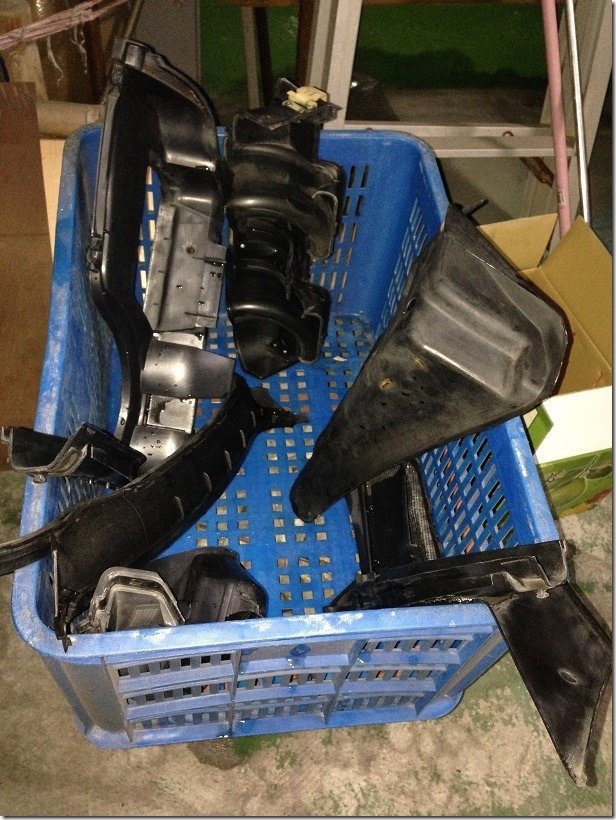

八、可有可無,反正洗完還是在外面風吹日曬= =

clip_image011[4]


九、用3M冷氣清潔劑狂噴冷氣風仁,等清潔劑吃下汙垢,再用水清除 x N次
  然後照步驟裝回去:)
十、請愛用Bond GS30(非廣告性質),把你可愛的雨刷飾條在黏回去囉︿︿
下台一鞠躬!
--

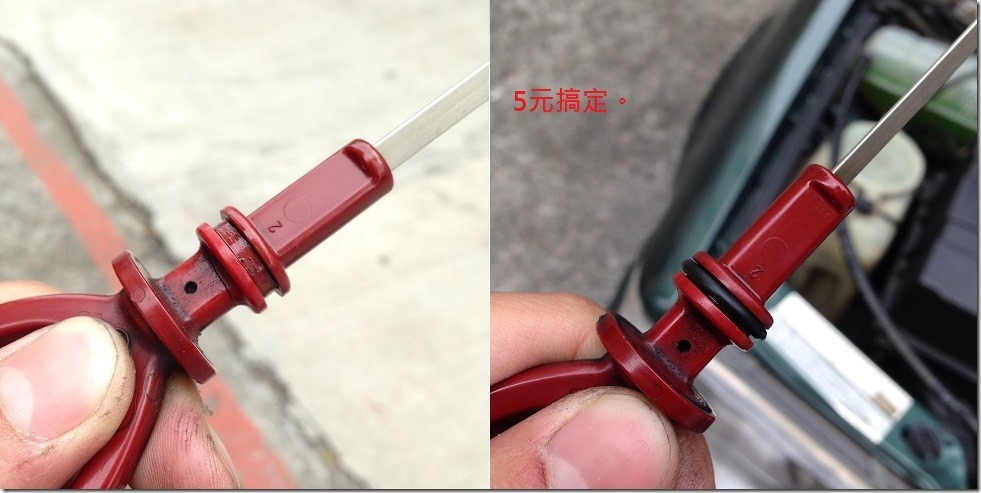

同場加映,更換機油尺O型環。一個五元,爽爽

clip_image012[4]
