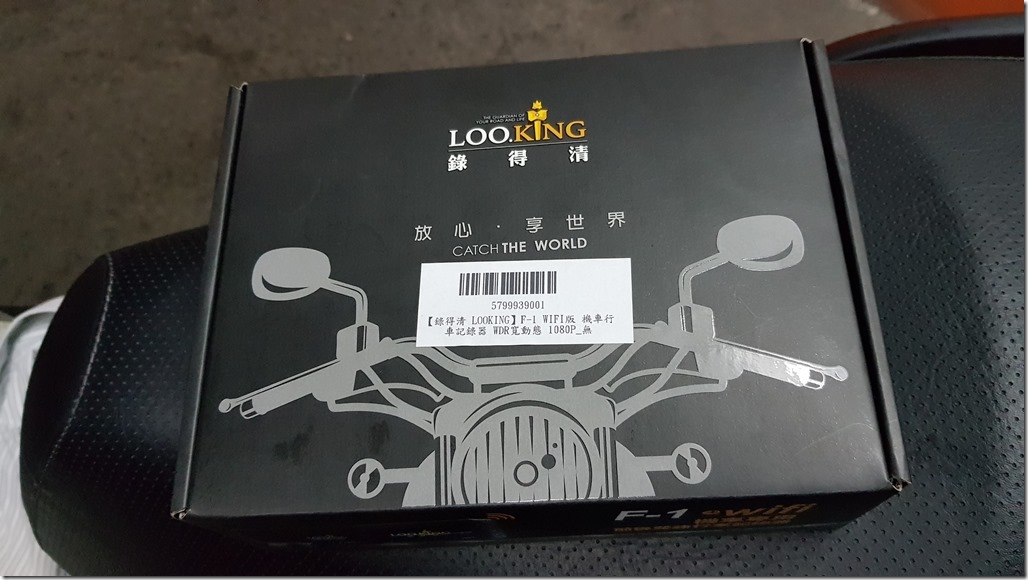

錄得清 F1 WIFI 版讀取手機錄影檔小技巧,比APP快的WEB介面

https://www.youtube.com/watch?v=fgd1fAdtCwM

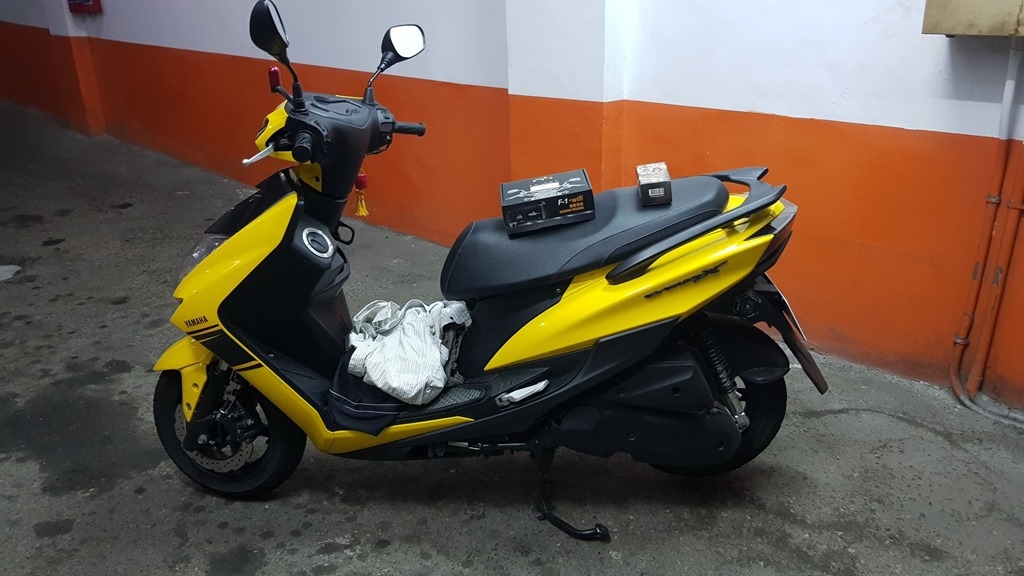

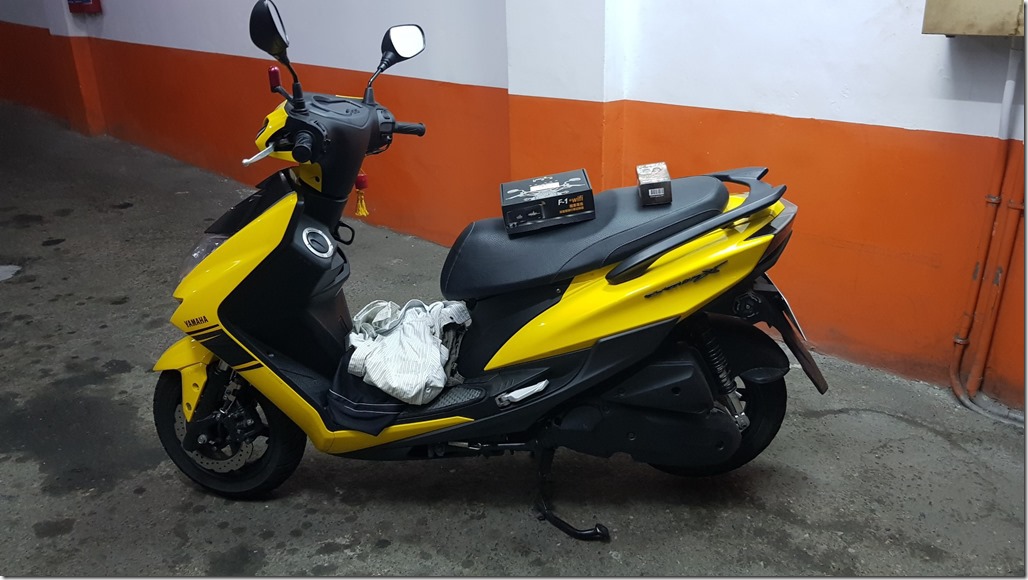

安裝前置準備

20190310勁戰安裝USB與前後行車記錄器_190311_0050

20190310勁戰安裝USB與前後行車記錄器_190311_0049

20190310勁戰安裝USB與前後行車記錄器_190311_0048

20190310勁戰安裝USB與前後行車記錄器_190311_0047

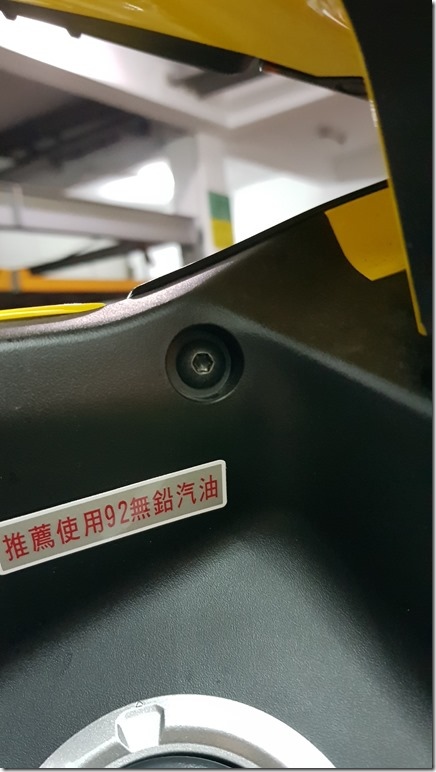

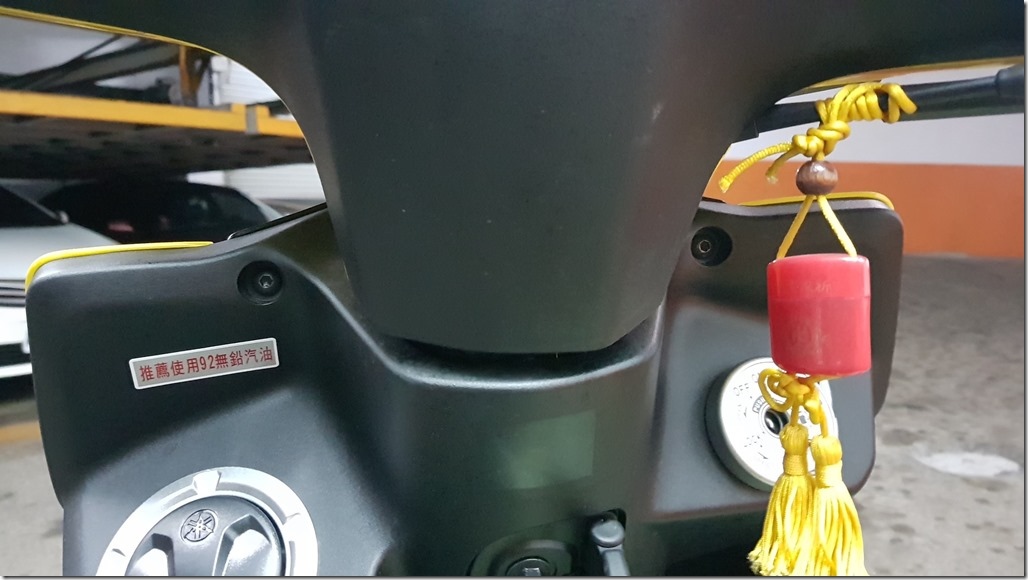

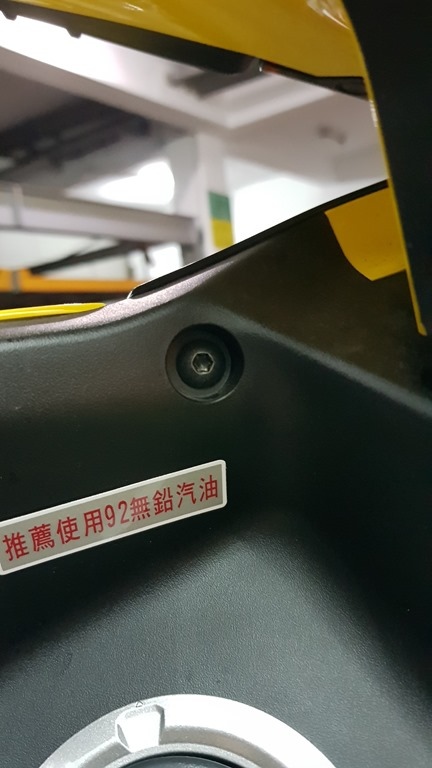

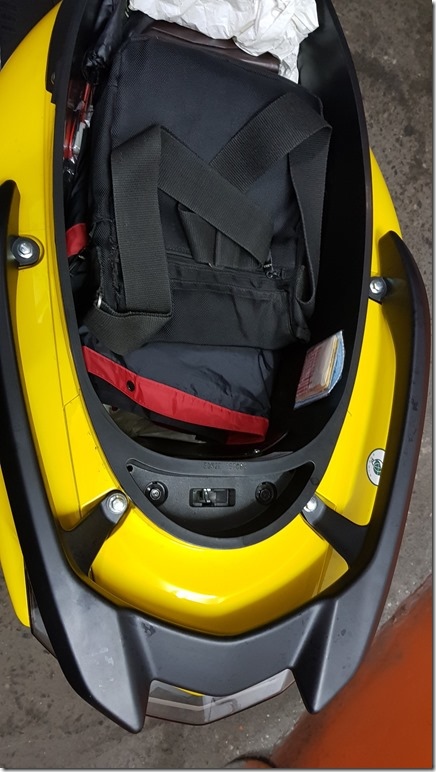

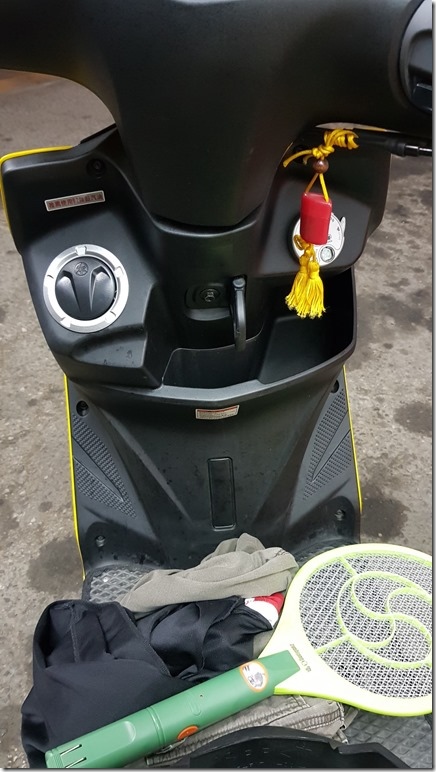

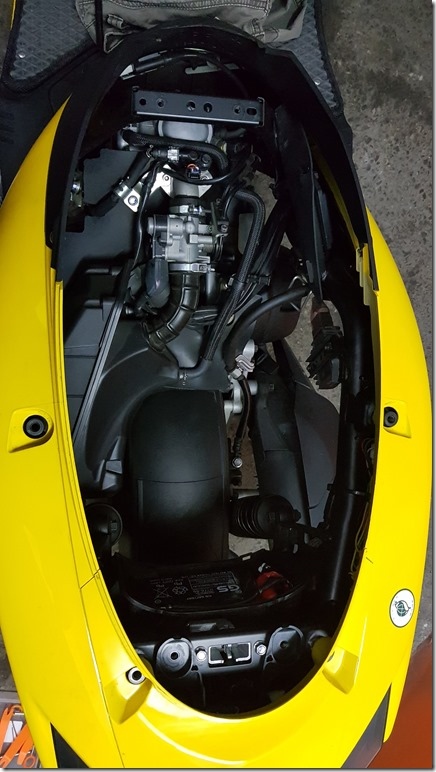

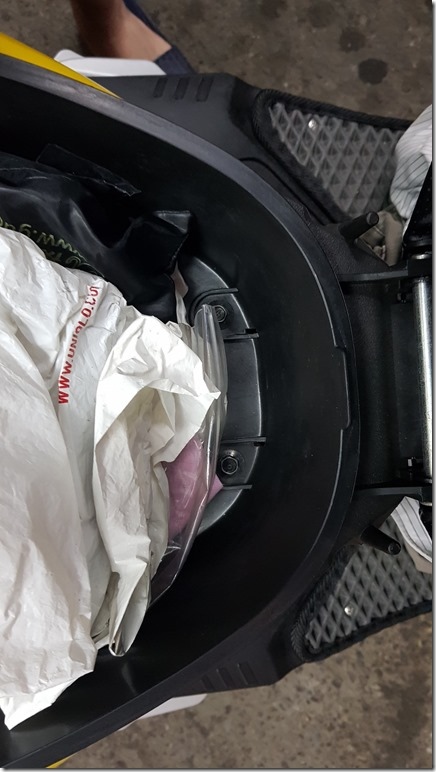

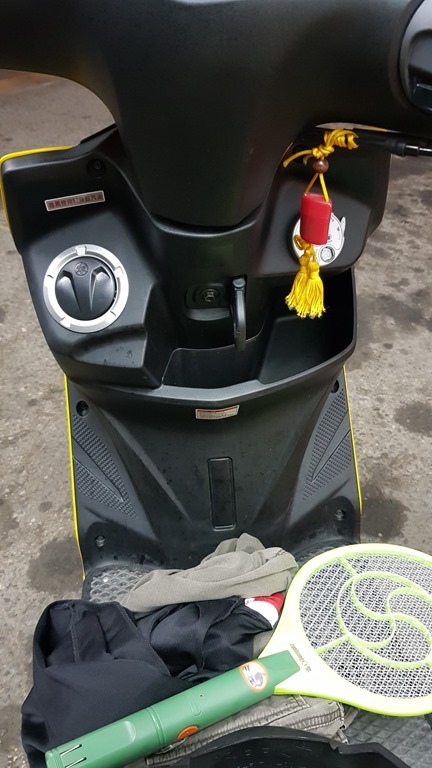

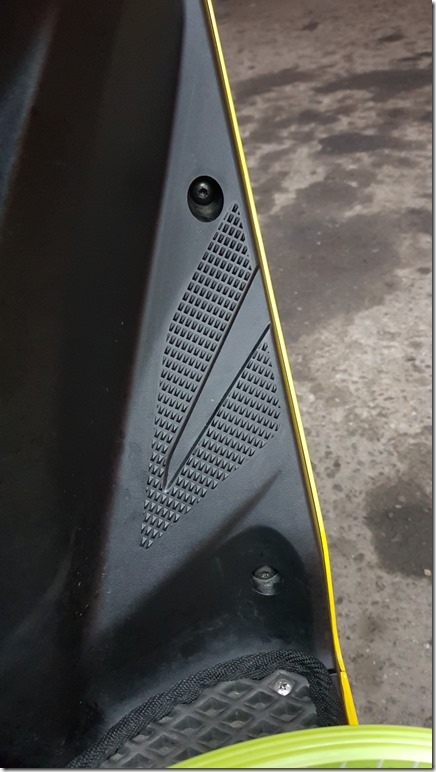

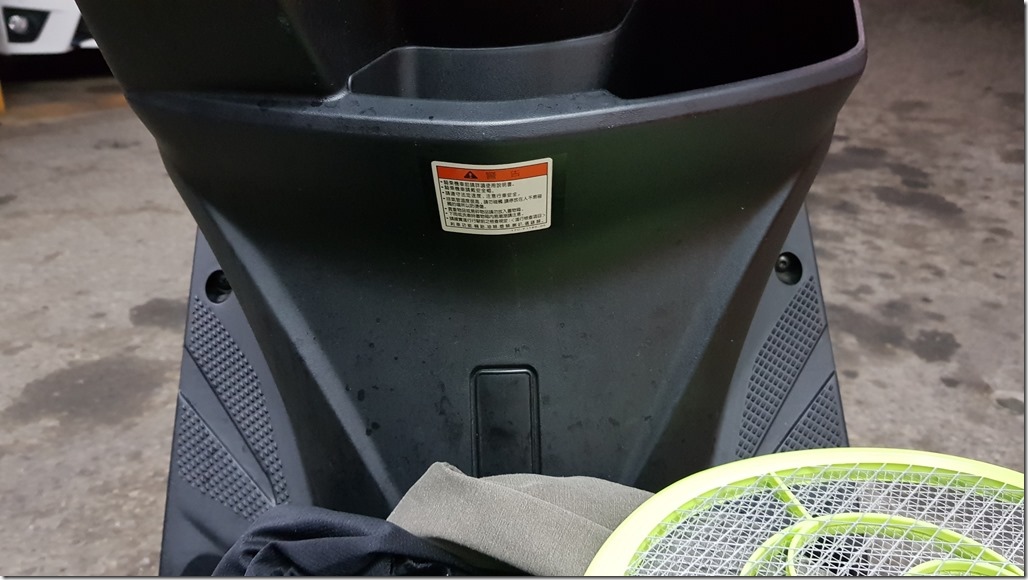

安裝前置準備 - 先拆馬桶四顆螺絲 T10六角鎖

20190310勁戰安裝USB與前後行車記錄器_190311_0046

20190310勁戰安裝USB與前後行車記錄器_190311_0045

20190310勁戰安裝USB與前後行車記錄器_190311_0044

20190310勁戰安裝USB與前後行車記錄器_190311_0043

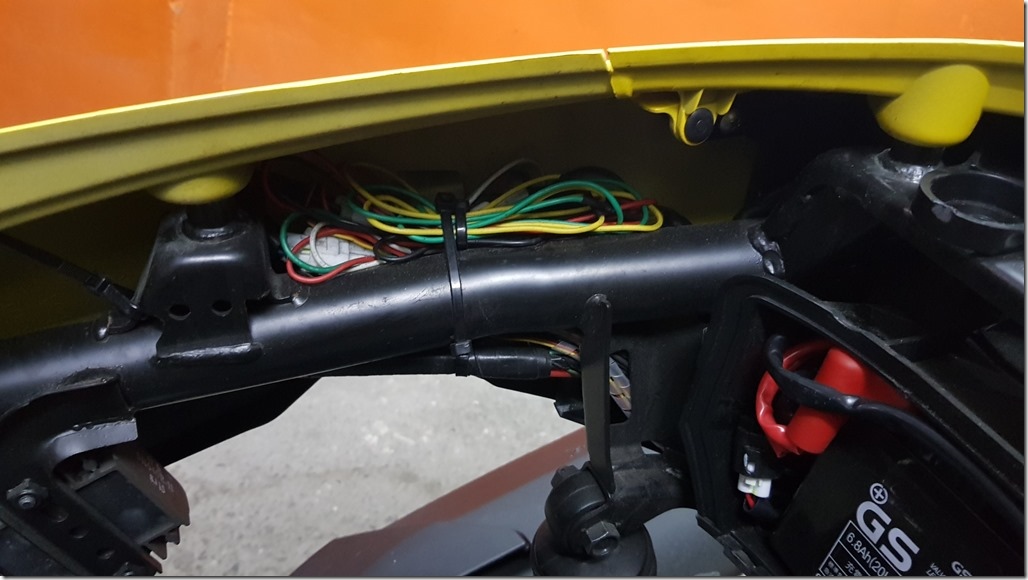

之前安裝鋼鐵人側燈的線路

20190310勁戰安裝USB與前後行車記錄器_190311_0042

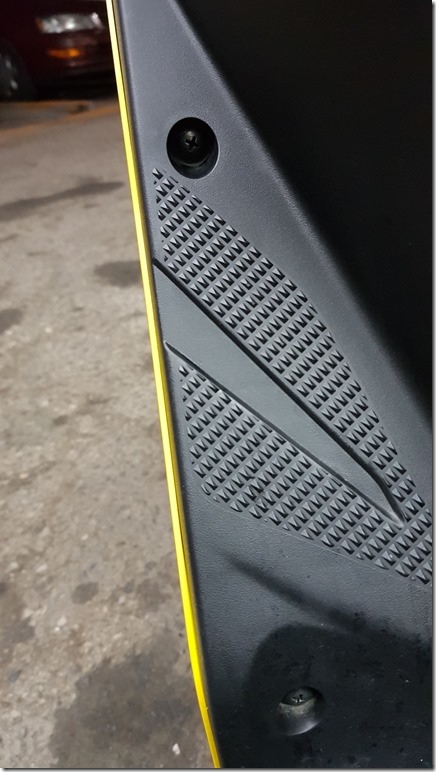

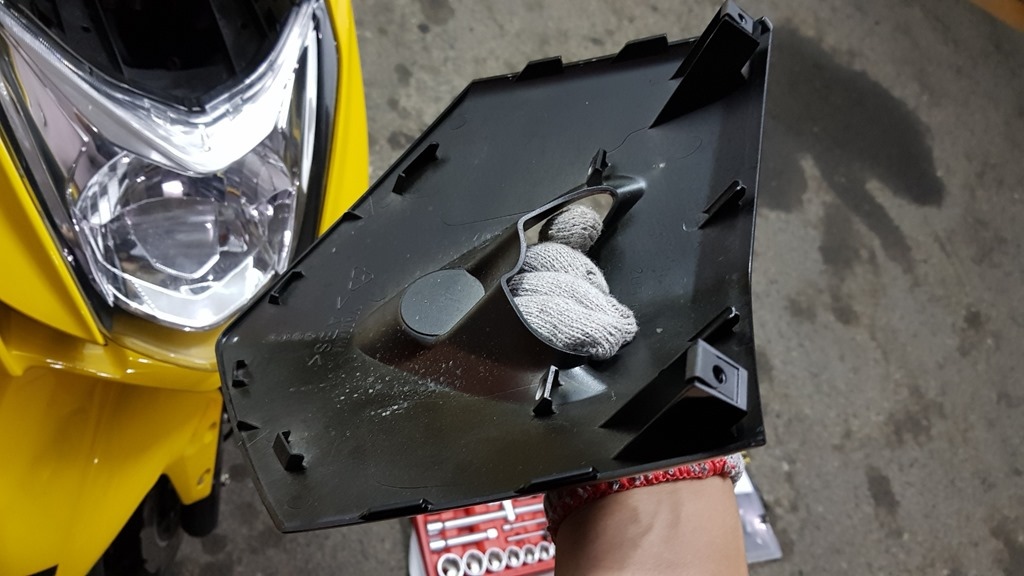

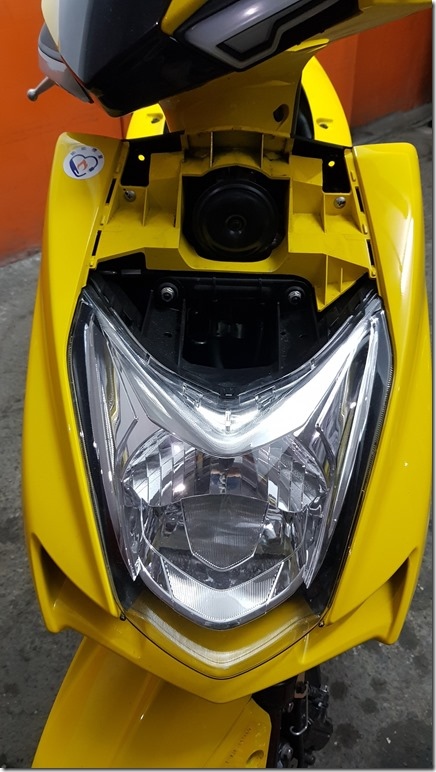

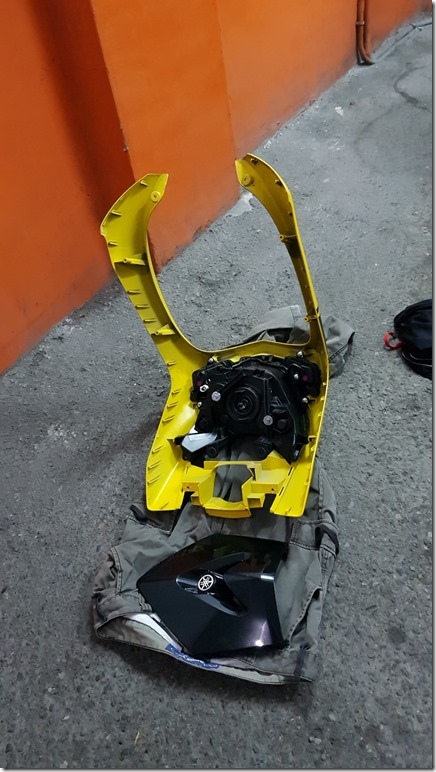

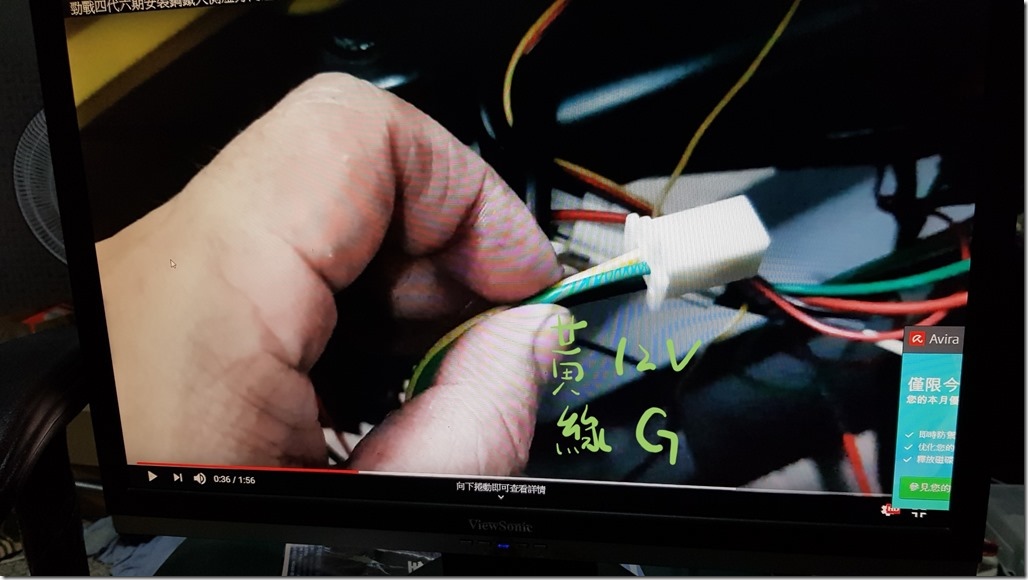

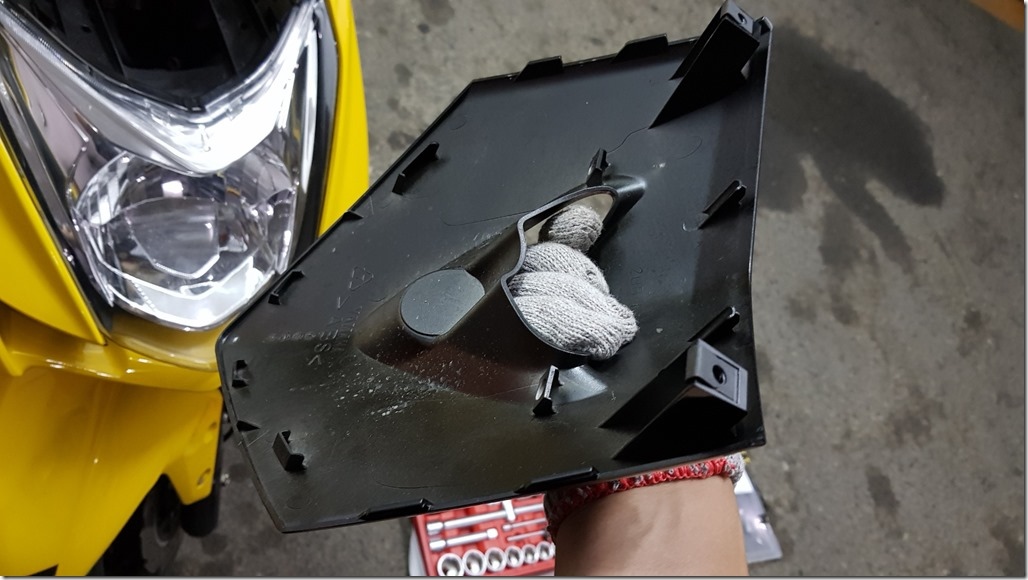

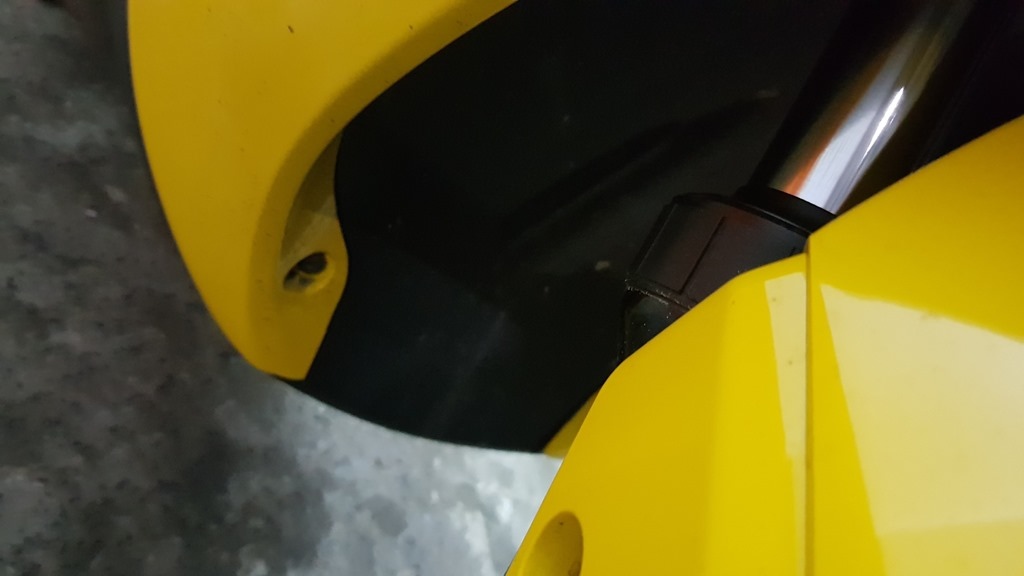

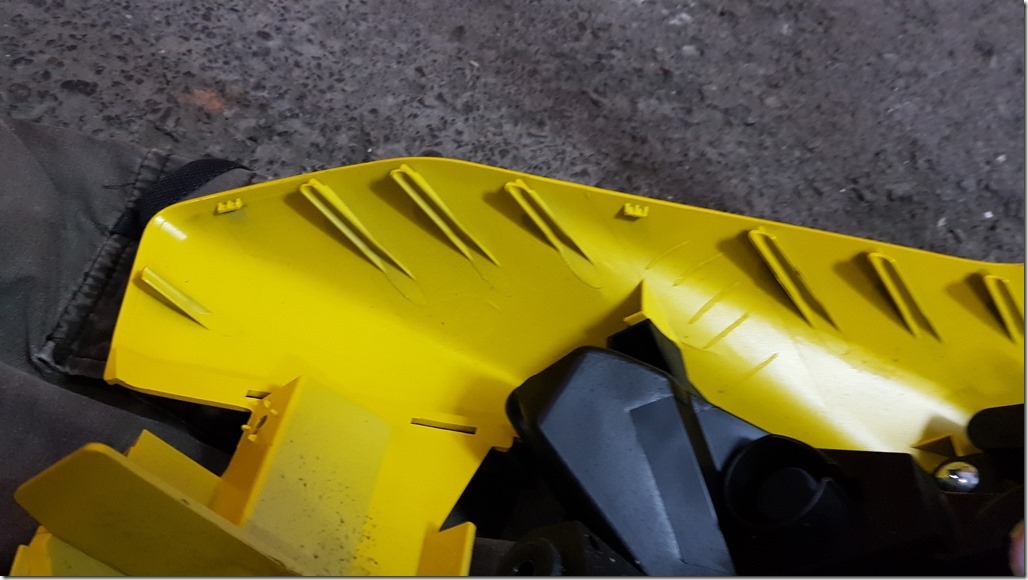

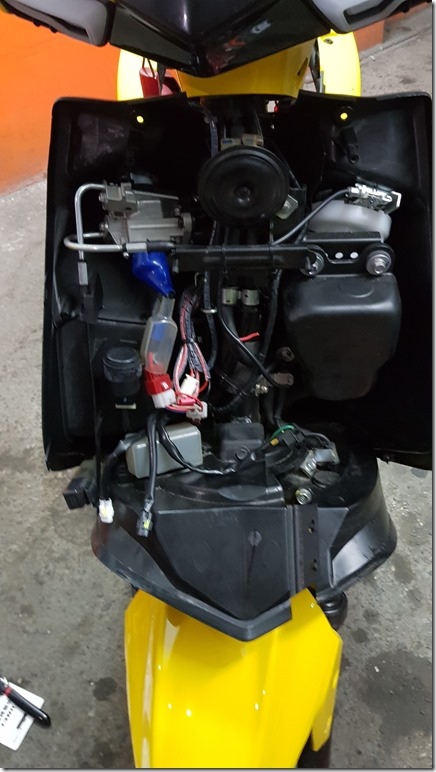

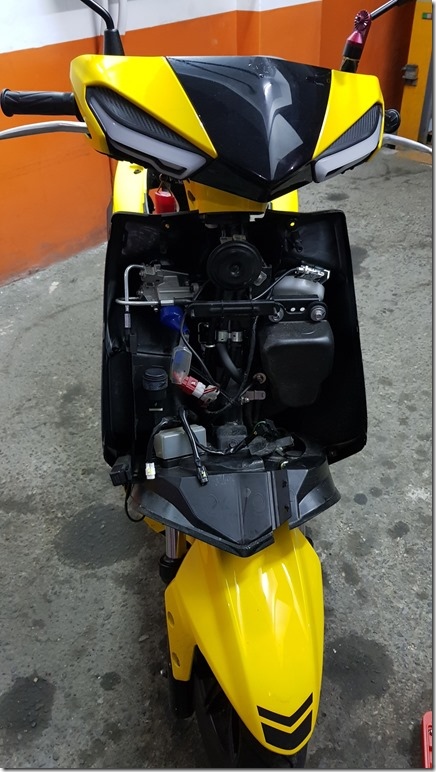

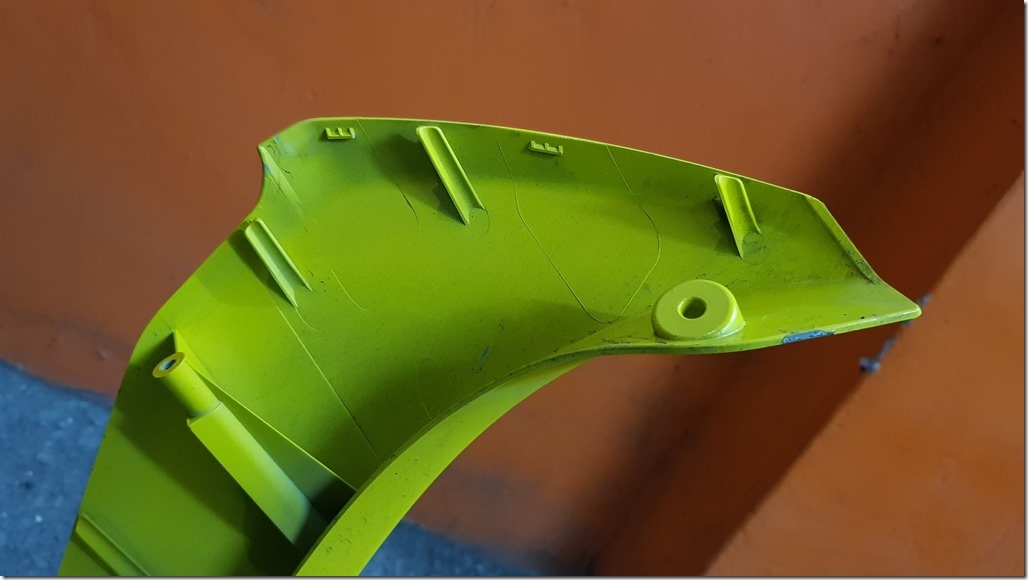

開始拆前盾牌與前車殼 附上教學影片

https://www.youtube.com/watch?v=baoF3BYA2LY (詳盡拆裝步驟)

https://www.youtube.com/watch?v=w0L-xPwrTWI (不傷殼拆法)

20190310勁戰安裝USB與前後行車記錄器_190311_0041

20190310勁戰安裝USB與前後行車記錄器_190311_0040

20190310勁戰安裝USB與前後行車記錄器_190311_0039

20190310勁戰安裝USB與前後行車記錄器_190311_0038

20190310勁戰安裝USB與前後行車記錄器_190311_0037

20190310勁戰安裝USB與前後行車記錄器_190311_0036

20190310勁戰安裝USB與前後行車記錄器_190311_0035

20190310勁戰安裝USB與前後行車記錄器_190311_0034

20190310勁戰安裝USB與前後行車記錄器_190311_0033

20190310勁戰安裝USB與前後行車記錄器_190311_0032

20190310勁戰安裝USB與前後行車記錄器_190311_0031

20190310勁戰安裝USB與前後行車記錄器_190311_0030

20190310勁戰安裝USB與前後行車記錄器_190311_0029

20190310勁戰安裝USB與前後行車記錄器_190311_0028



20190310勁戰安裝USB與前後行車記錄器_190311_0026

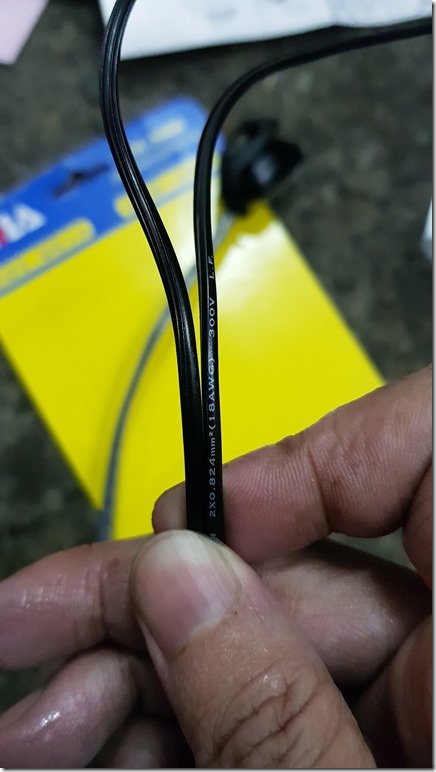

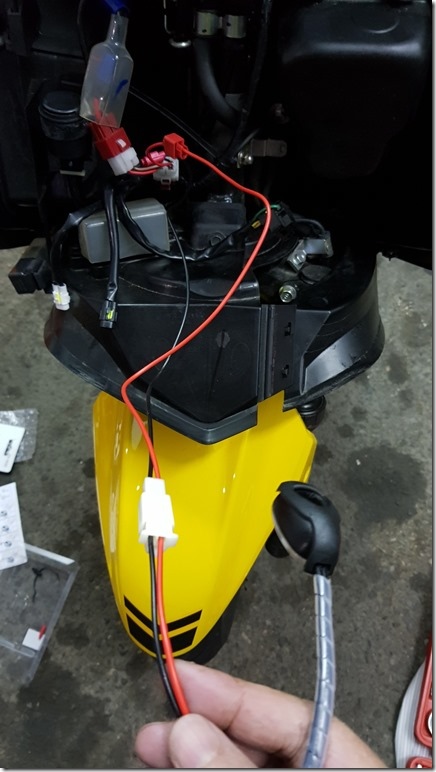

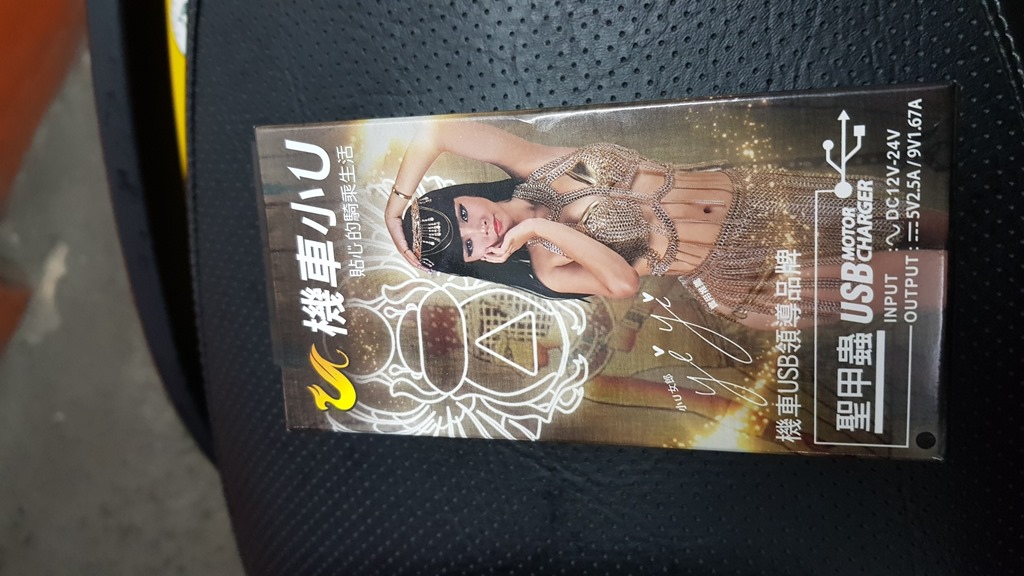

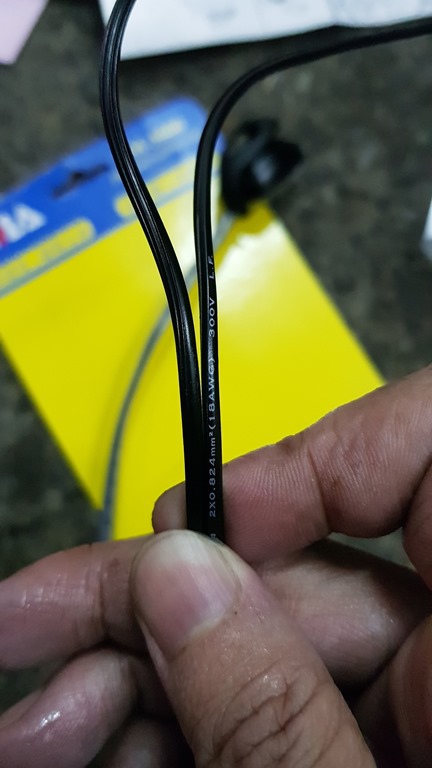

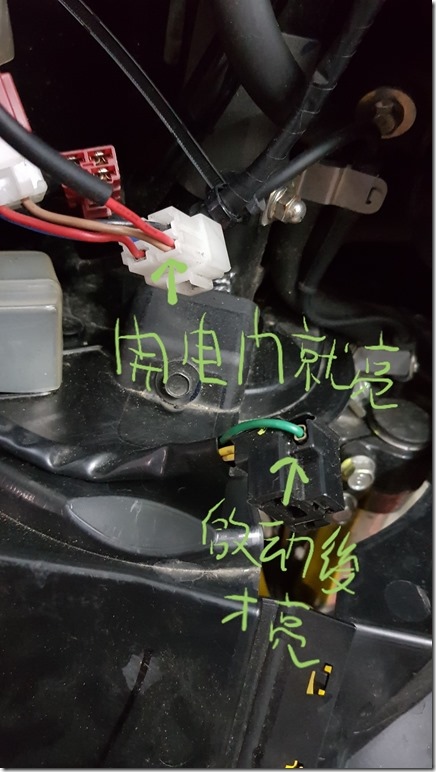

安裝機車小U USB充電座 有字的為正電 預定接上開電門不須發動就送電

20190310勁戰安裝USB與前後行車記錄器_190311_0025

20190310勁戰安裝USB與前後行車記錄器_190311_0024

20190310勁戰安裝USB與前後行車記錄器_190311_0023

20190310勁戰安裝USB與前後行車記錄器_190311_0022

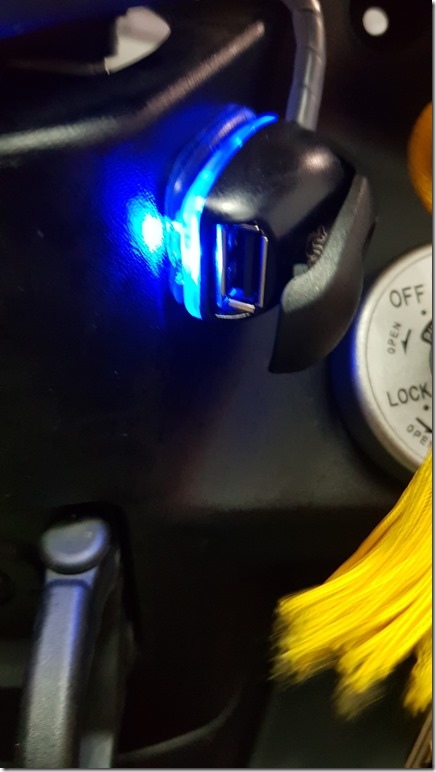

開電門通電測試OK

20190310勁戰安裝USB與前後行車記錄器_190311_0021

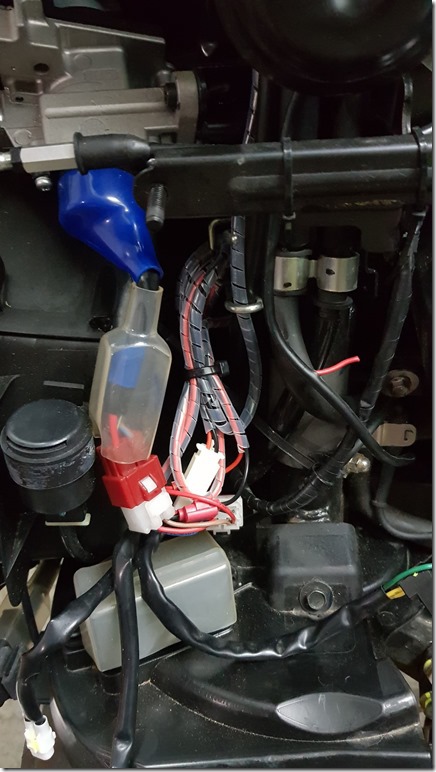

電線上保護套與理線

20190310勁戰安裝USB與前後行車記錄器_190311_0020

20190310勁戰安裝USB與前後行車記錄器_190311_0019

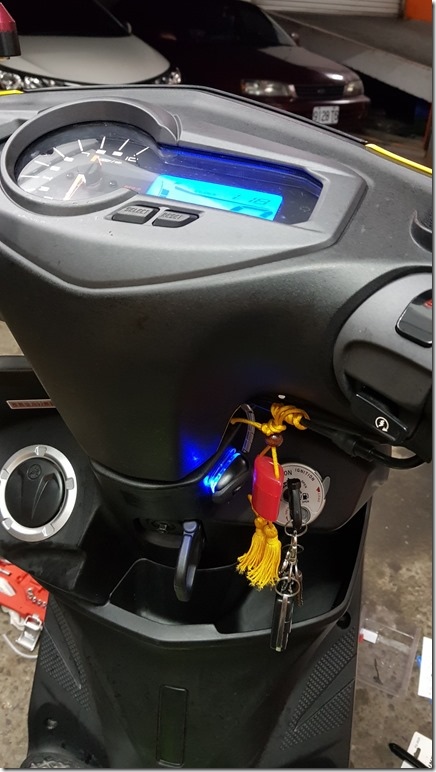

充電座安裝定位

20190310勁戰安裝USB與前後行車記錄器_190311_0018

20190310勁戰安裝USB與前後行車記錄器_190311_0017

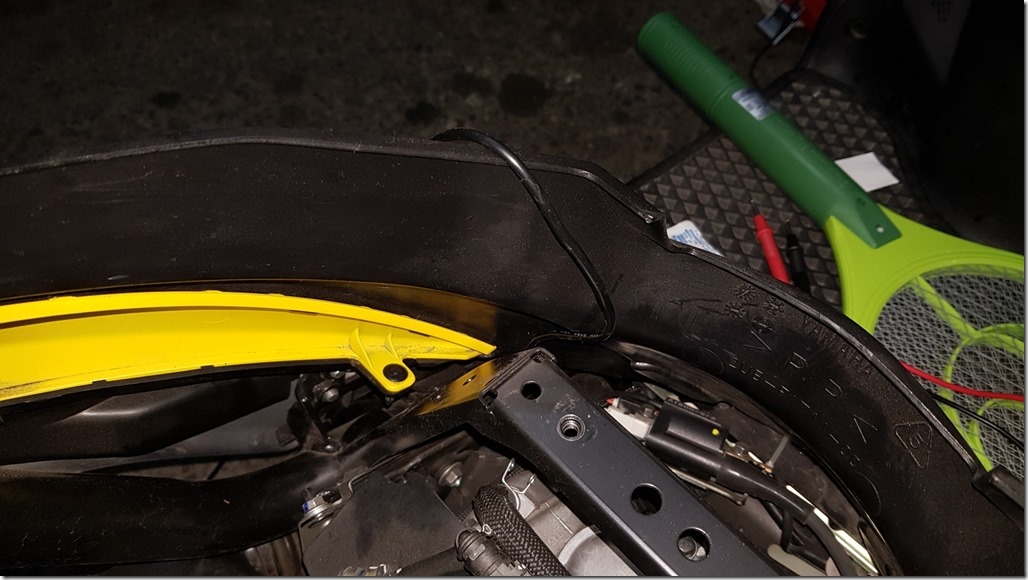

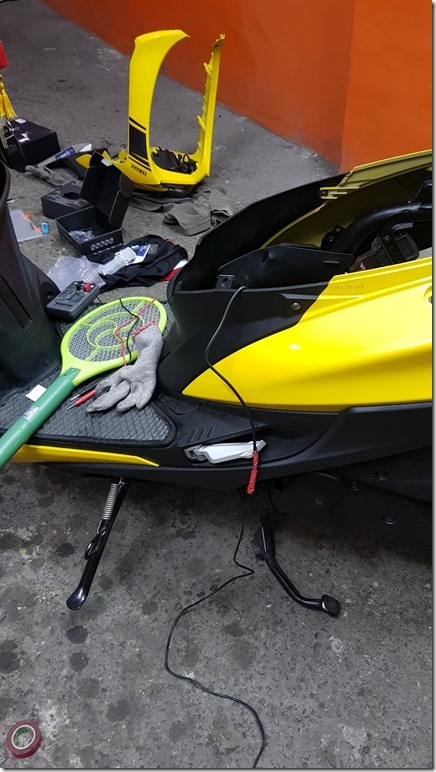

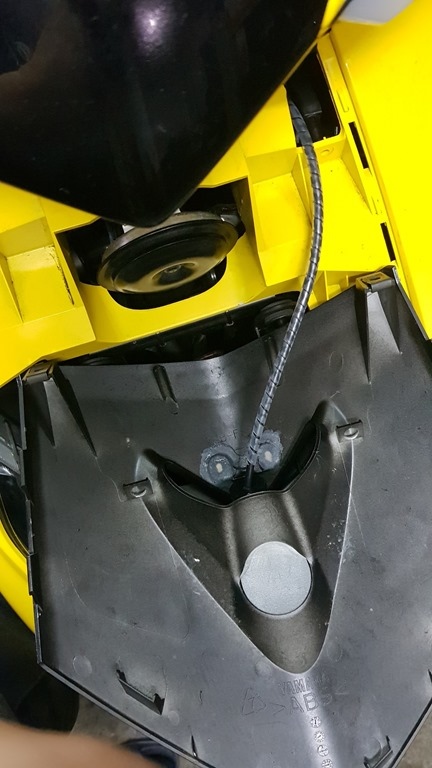

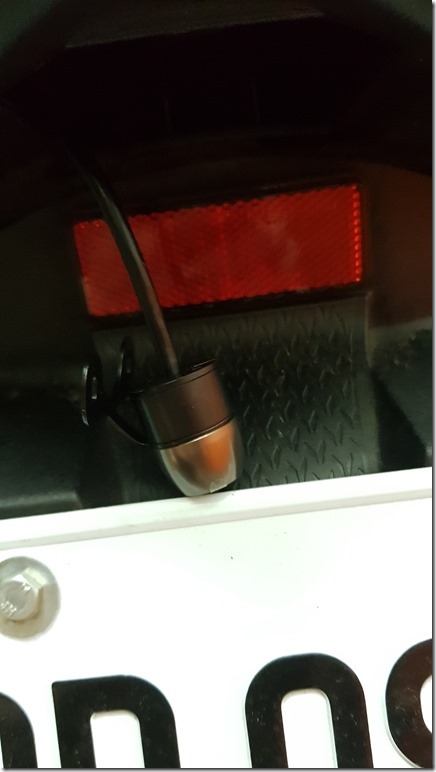

開始拉行車紀錄器後鏡頭,還滿好拉線的(常會說成攝像頭被大陸同化了)

20190310勁戰安裝USB與前後行車記錄器_190311_0015

20190310勁戰安裝USB與前後行車記錄器_190311_0014

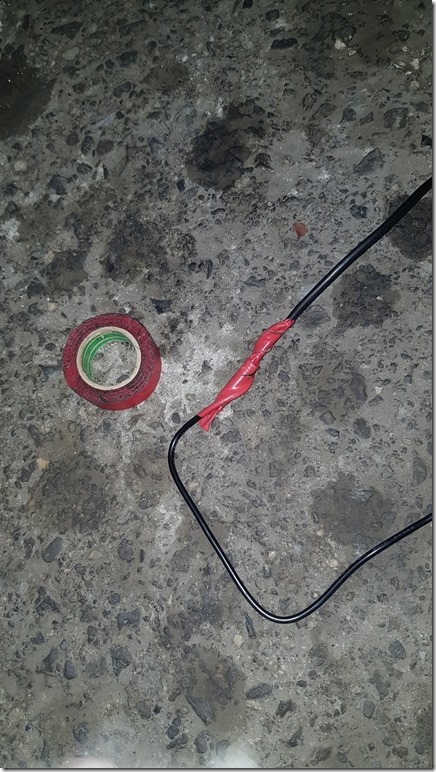

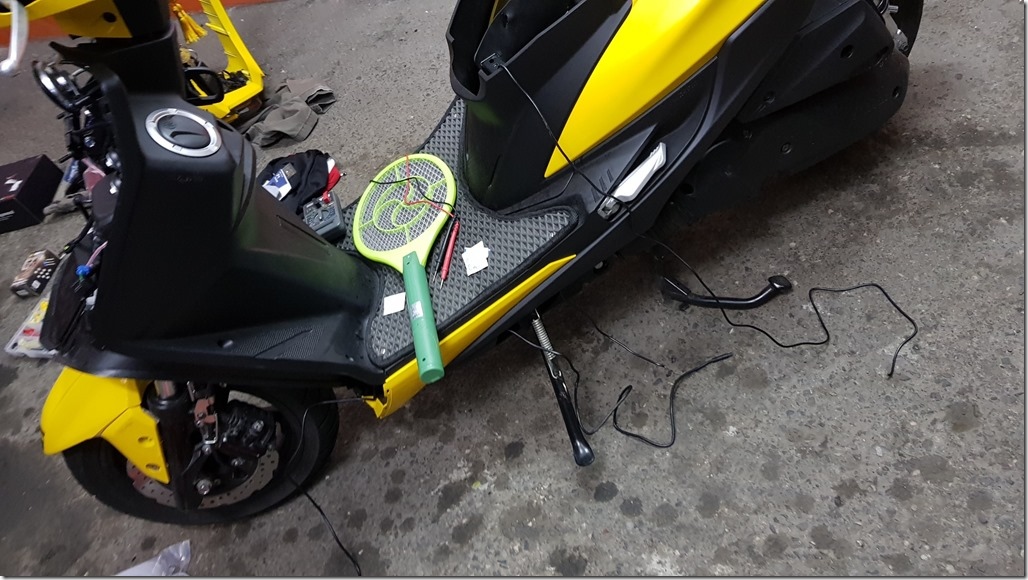

開始拉行車紀錄器前鏡頭,因為腳踏墊側殼不會拆,只好土炮牽線,用一條電線從馬桶放到下面,再用膠帶黏住前鏡頭電線拉上來即可。

20190310勁戰安裝USB與前後行車記錄器_190311_0013

20190310勁戰安裝USB與前後行車記錄器_190311_0012

20190310勁戰安裝USB與前後行車記錄器_190311_0011

20190310勁戰安裝USB與前後行車記錄器_190311_0010

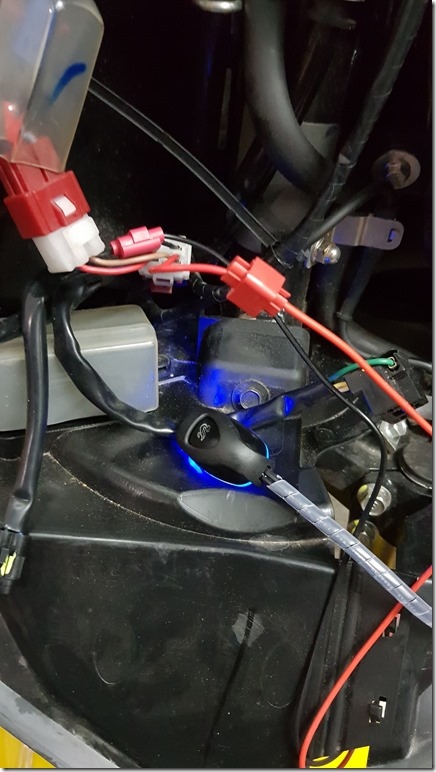

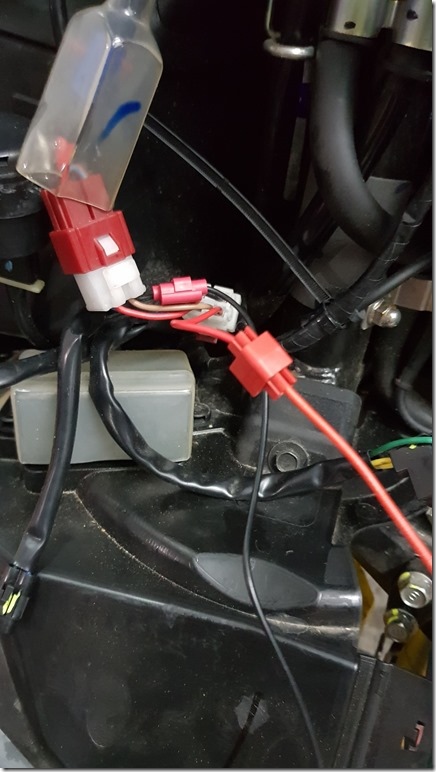

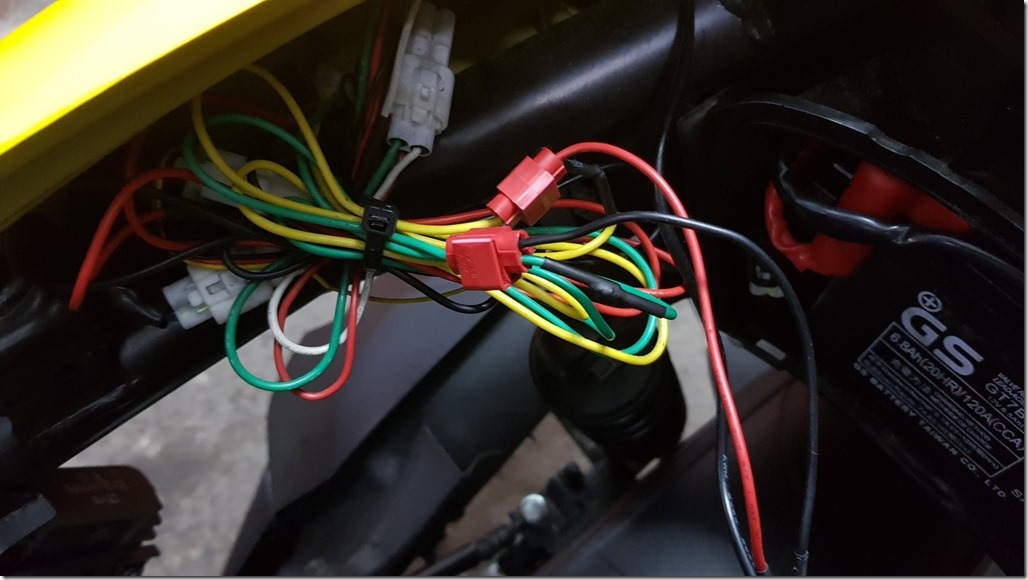

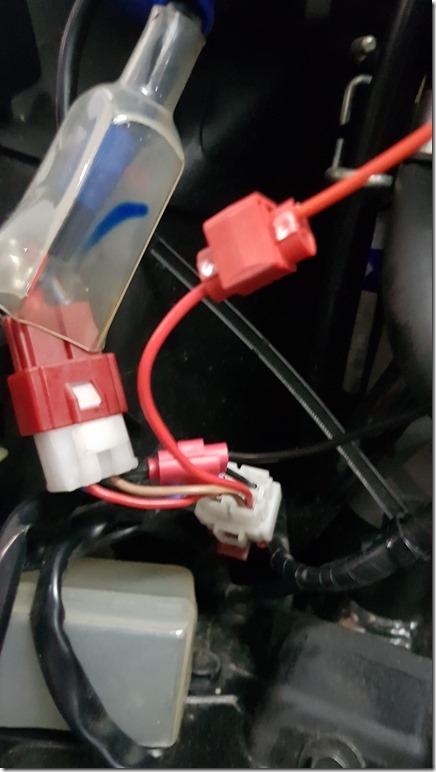

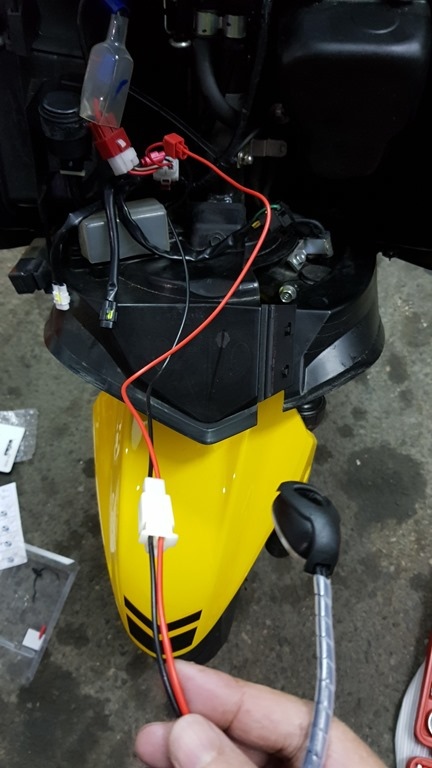

行車紀錄器電源直接從之前裝的側燈電線用免破線夾接電,開電門就送電。

20190310勁戰安裝USB與前後行車記錄器_190311_0008

20190310勁戰安裝USB與前後行車記錄器_190311_0007

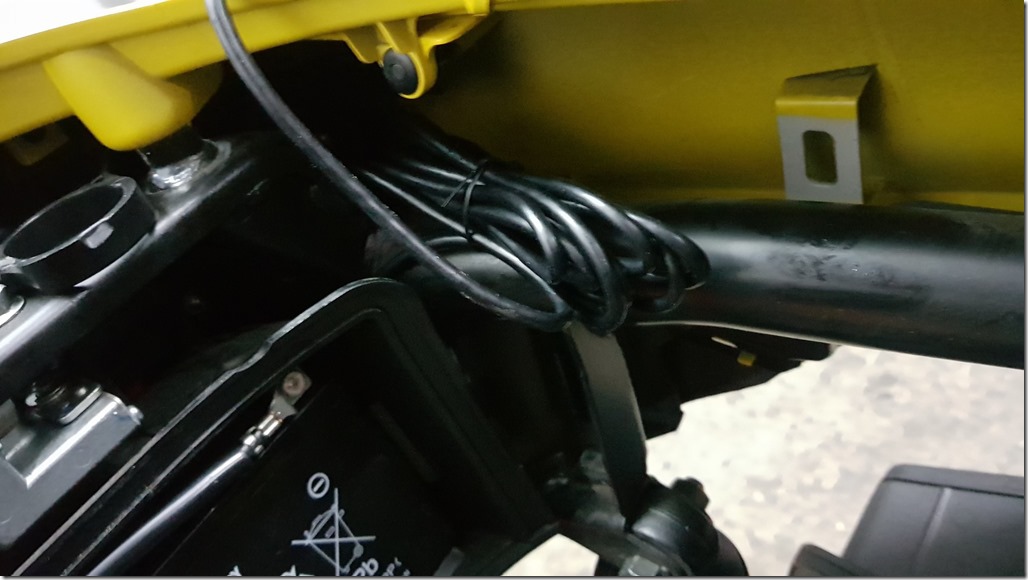

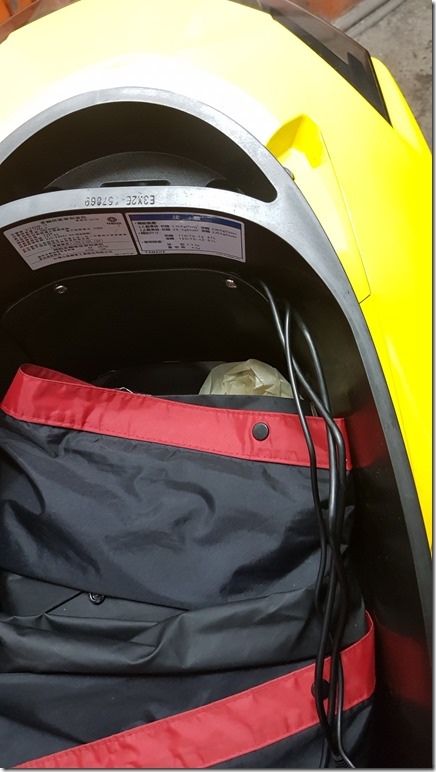

行車紀錄器線才走電瓶座出來到內車廂,免挖洞。

20190310勁戰安裝USB與前後行車記錄器_190311_0006

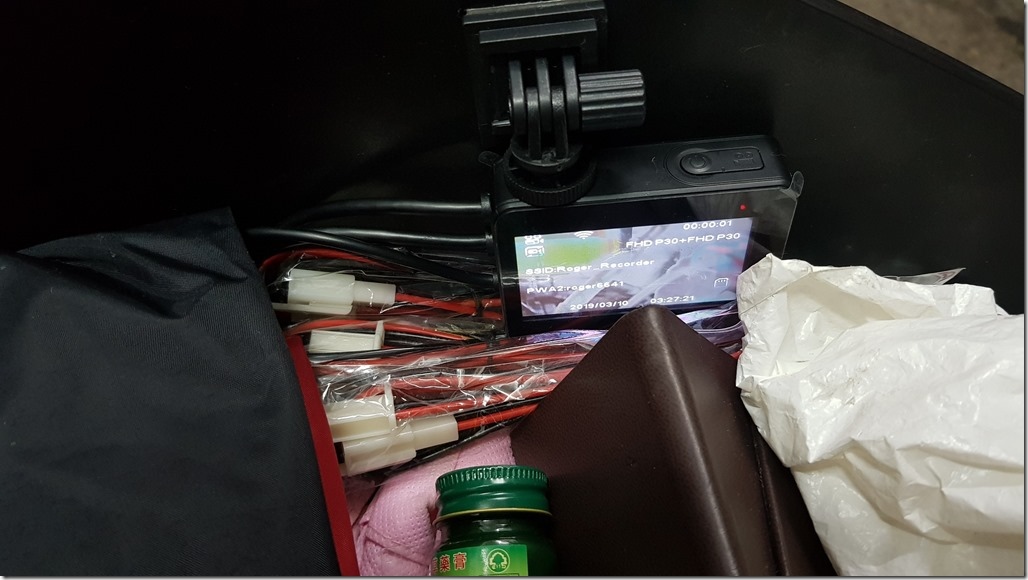

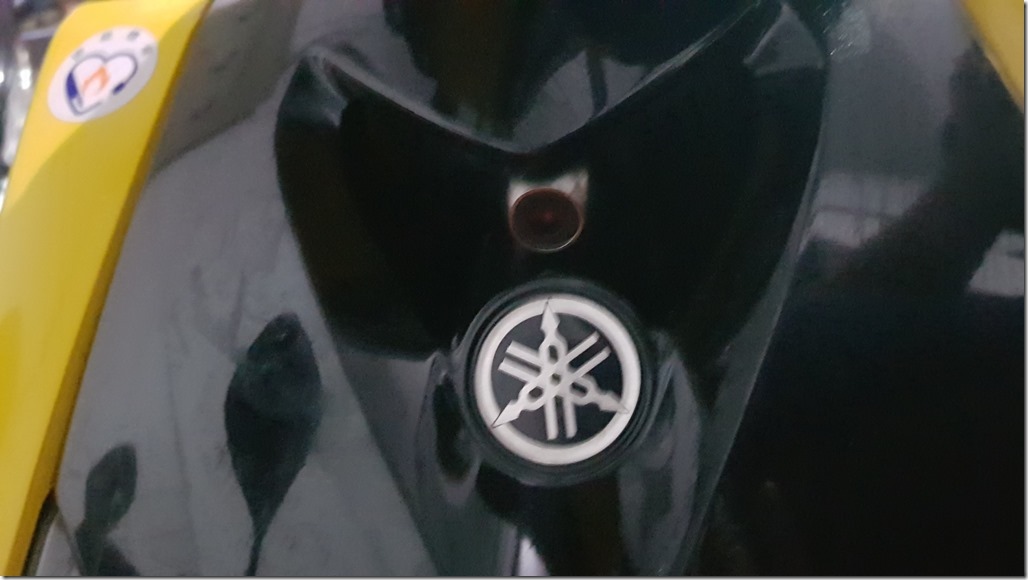

測試行車紀錄器OK,調整鏡頭位置與畫面角度花了我不少時間,不好處理,尤其是前鏡頭位置,最佳位置還是盾牌,但很不好固定..........土炮上膠加強固定

20190310勁戰安裝USB與前後行車記錄器_190311_0005

20190310勁戰安裝USB與前後行車記錄器_190311_00041

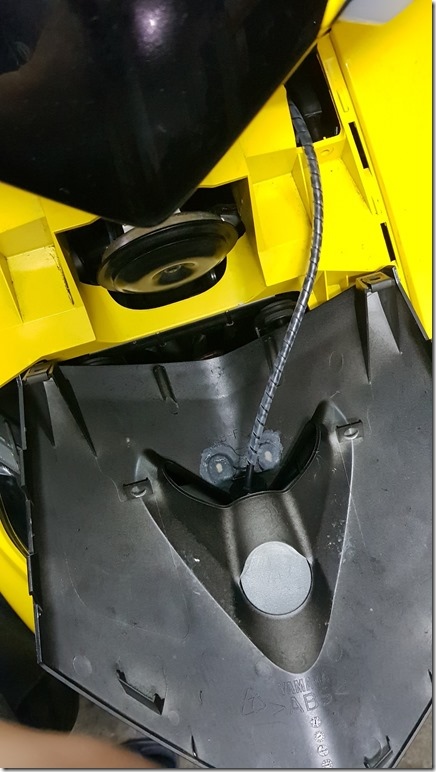

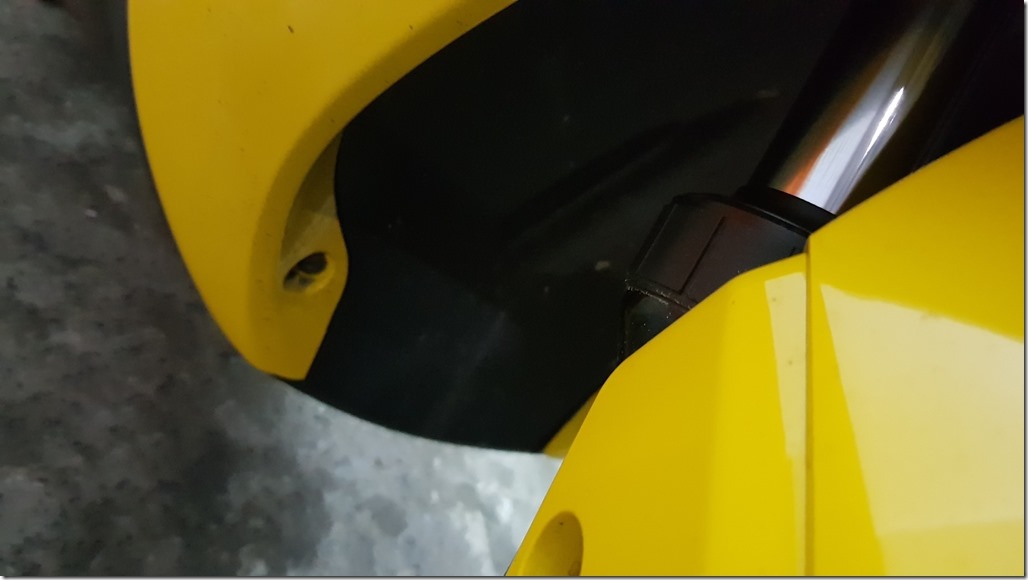

線走這邊是因為線不會影響H殼拆裝,但上盾牌時會小卡。

20190310勁戰安裝USB與前後行車記錄器_190311_0003

20190310勁戰安裝USB與前後行車記錄器_190311_0001
